| 產品特點：

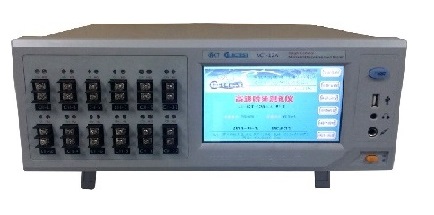

ACT-12A是為測試線束連接器由于振動或沖擊所產生的瞬間斷線測試而設計的高精度智能測試儀。它采用瞬斷電阻作為判斷線束瞬間斷線原理，具有測量精度高、速度快、范圍寬等特點。儀器為用戶提供完備的功能和友好的操作界面，使用方便，其性能特點：
· 工業級芯片ARM Cortex-M3+FPGA作為系統內核，抗干擾能力強
· 7寸TFT彩屏顯示，電容觸控面板，分辨率800x480
· 12個通道參數可統一設置，也可獨立設置
· 可同時檢測12個通道的瞬斷（可擴展通道）
· 可檢知由于振動或沖擊所產生0.1uS以上的瞬間斷線
· 外圍接口豐富：USB，串口，并口可連接電腦或單機
· 可對測試數據進行統計定時定量分析
· 持續測試時間為1秒-999時59分59秒
· 測試電壓規格3.3V
· 測試電流規格 100mA
· 瞬斷電阻規格1Ω-100Ω
| 技術規格
|
| 檢測內容
|
瞬間斷線試驗
|
| 最大檢查回路數
|
12
|
| 最大產品記憶數
|
256件
|
| USB
最大產品記憶件數
|
65536件
|
| 瞬間斷線履歷記憶輸出口
|
USB 記憶/打印機通訊端口
|
| 檢測端子使用接插件
|
KF65C-2P
|
| 顯示操作
|
表示方式：800*480 TFT彩屏
|
| 操作方法：電容屏觸控
|
| 提示語言：中文
|
| 外部打印機接插口
|
標準裝備：DSUB-25S 接口
|
| 可支持打印機
|
打印機及字符打印機
|
| 通信端口
|
USB、串口、并口
|
| USB
接插口
|
FAT32文件格式，USB_A/USB_B
|
| 輸出信號
|
OK
|
| NG
|
| 信號間隔
|
| 輸入信號
|
外部中斷，開始保持10mS低電平
|
| 數據保存期
|
5年以上（1氣壓20℃ 40%濕度的環境）
|
| 時鐘電池壽命
|
3年
|
| 電源
|
AC220V
|
| 外形尺寸
|
寬400ｍｍ×高260ｍｍ×深150ｍｍ
|
| 本機重量
|
5.5kg
|
| 環境條件
|
溫度：0℃～85℃ 濕度：5%～70%
|
| 測試規格
|
| 檢測電壓（開路電路）
|
DC3.3V±5%
|
| 檢測電流（短路電流）
|
100mA±5%
|
| 瞬間斷線判定電阻值
|
|
| 100mA:1-100Ω±5%
|
|
|
| 瞬間斷線檢測幅度
|
0.1μsec～99.9μsec±0.1μsec
|
| 試驗時間
|
1 秒-999 小時59 分鐘59 秒
|
| 備注
|
7寸LCD顯示，觸控加按鍵操作
|
| 中文語音與LED燈光提示
|
| 單機可保存顯示數據，無需連接電腦
|
| 判定電阻值可設定：設定范圍1Ω-100Ω
|
| 測試時間可設定：1秒-999小時59分59秒
|
| 12個通道的測試參數可以統一設置，也可獨立設置
|
| 多臺機器可擴展任意數目通道數
|
| 可對測試數據進行統計定時定量分析
|
| 測試數據可保存（單機（128M），USB(4G)）
|
| 可連接打印機
|
| 可單機操作也可連接單機操作
|
| USB 軟件升級
|
|
