| 特點說明
■ 機臺提供4.3英寸液晶顯示屏，視覺更加清晰
■ 系統提供50 Hz－100 kHz，一共有10頻率點
■ 系統提供兩種信號源輸出阻抗為30 Ω, 100 Ω
■ 系統內建比較器, 提供四檔分選及計數功能
■ 內部100組設定檔，可接U盤擴展多組測試檔
■ 機臺內置 ±2V直流偏置電壓
■ 系統可通過USB HOST來實現儀器軟體版本的升級服務
■ 系統提供U盤拷貝功能保存資料更方便
■ 標配RS232C、HANDLER、USB HOST，選購GPIB
測試項目
| Z|, |Y|, C, L, X,
B, R, G, D, Q, θ
| 測量範圍
|
| |Z|, R, X
|
0.01m Ω — 99.999 MΩ
|
| |Y|, G, B
|
0.0001µS — 99.999 S
|
| C
|
0.0001 pF — 9.9999
F
|
| L
|
0.0001 µH — 999.99
H
|
| D
|
0.0001 — 9.9999
|
| Q
|
0.0001 — 99999
|
| Θ
|
-179.99º — 179.99 º
|
一般規格
| 工作溫度、濕度
|
0°C－40°C, £90%RH
|
| 電源要求
|
電壓
|
110V ±10%
或 220 ±10%
|
| 頻率
|
47.5Hz－63Hz
|
| 功耗
|
≤ 30VA
|
| 體積(W×H×D)
|
|
| 重量
|
約2.5kg
|
| 綜合資訊
|
| 測試頻率
|
50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,
40kHz, 50kHz,100kHz, 共10點
|
| 基本準確度
|
0.05%
|
| 測量等效電路
|
串聯, 並聯
|
| 比較器
|
絕對值偏差, 百分比偏差
|
| 測量方式
|
自動, 保持, 手動選擇
|
| 觸發方式
|
內部, 手動, 外部, 總線
|
| 測量速度（≥1kHz）
|
快速: 最快40次/秒, 中速: 11次/秒, 慢速: 3次/秒
|
| 平均次數
|
1—255
|
| 延時時間
|
0—60s, 以1ms步進
|
| 校準功能
|
開路 / 短路 / 負載
|
| 測試端配置
|
五端
|
| 顯示方式
|
Δ，Δ%，V/I（電壓/電流可監視）
|
| 顯示器
|
5位解析度，4.3英寸LCD顯示器
|
| 測試信號
|
| 測試信號頻率
|
50 Hz－100 kHz
|
| 輸出阻抗
|
30 Ω, 100 Ω可選擇
|
| 測試信號電平
|
正常：0.1V、0.3V、1V準確度：10%
|
| 偏置源
|
內部
|
±2V偏壓源，準確度：1%
|
| 外部
|
可擴展±5VDC偏壓源
|
| 記憶體
|
100組內部?jī)x器設定供存儲/調用，外部500組
|
| 介面
|
標配RS232C、HANDLER、USB HOST，可選購GPIB
|
訂購資訊

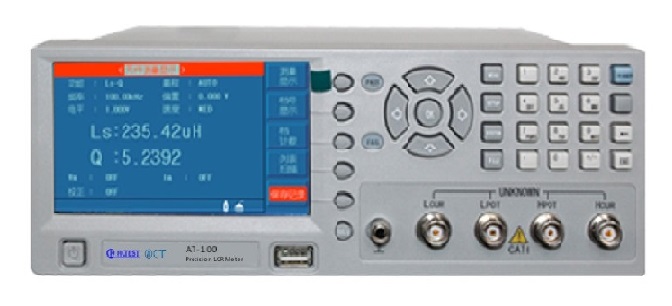

AT-100 高精密LCR測試分析儀
配件選購
AT26001A 四端測試夾具
AT26004-1 四端開爾文測試夾
AT26010A 鍍金短路片 / 短路板
AT26009B SMD 測試鉗
AT26008A SMD 測試盒
AT10201 資料采集軟件
|
